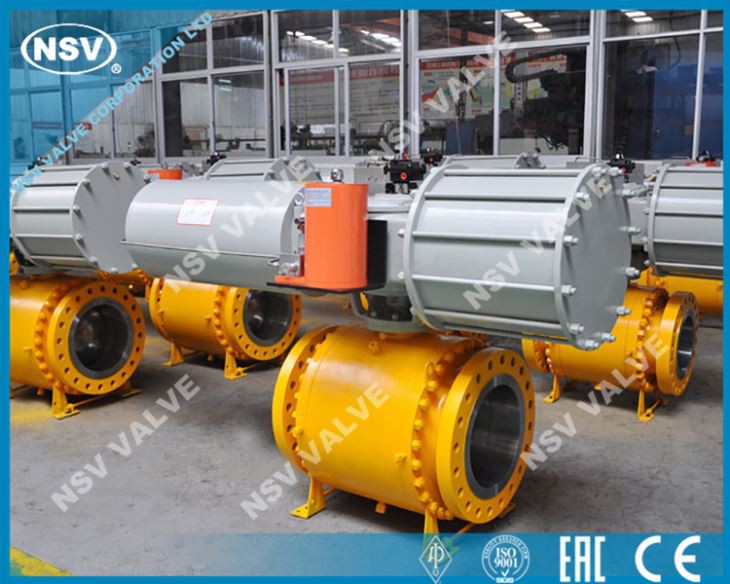

Kuglični ventil s pištoljem na pneumatskom pogonu

Detalji o proizvodu

Kuglasti ventil NSV Pneumatic Actuator je nova generacija kugličnog ventila visokih performansi, pogodan za dugotrajni i opšti industrijski cevovod, njegovu snagu, sigurnost, otpornost na teška okruženja i druga posebna razmatranja u dizajnu, pogodan za razne korozivne i korozivni mediji.

U usporedbi s plivajućim kugličnim ventilom s pneumatskim pokretačem, tlak fluida ispred ventila na kugli svim silama proizvedenim na ležaju neće kuglu dovesti do pomicanja sjedišta ventila, čime je deformacija sjedišta ventila mala, performanse brtvljenja su stabilne, radni vijek je dug, pogodan je za visoki tlak, velikog promjera.

Primenljivi standardi:
Dizajn kuglastog ventila prema API6D, BS5351, ASME B16.34
Licem u lice ASME B16.10, AP6D
Krajnje prirubnice ASME B16.5 / ASME B16.47
Zavareni krajevi ASME B16.25
Protivpožarna sigurnost API607, API6A
Ispitivanje i testiranje API 598, API6D

Asortiman proizvoda
Veličina: 2 "~ 48" (DN50 ~ DN1200)
Ocjena: ANSI 150lb ~ 2500lb
Materijali karoserije: Ugljenični čelik, Nehrđajući čelik
Oprema: A105 + ENP, 13Cr, F304, F316
Način rada: Pneumatski aktuatori

Opis dizajna:
- Tijelo sa dva ili tri komada
- Mekano sjedenje
- puni ili smanjeni otvor
- Vatrogasni dizajn
- Uređaj za zaključavanje

STRUKTURNE SVOJINE

1.Uređaj za ubrizgavanje masti

Prema zahtjevu kupaca, kuglasti ventili sa trunionionom od strane naše kompanije opremljeni su uređajima za hitno ubrizgavanje masti, koji se nalaze i na stabljici i na sjedalu za kuglaste ventile trunion DN-150 mm (NPS6), a u šupljini tijela za ventil DN <125> Kada je O prsten stabljike ili prsten sjedala tijela oštećen uslijed nesreće, srednji curenje tijela i stabljike može se spriječiti ubrizgavanjem brtvene masti kroz uređaj.

2. Samopomoć u tjelesnoj šupljini

Kako se tekući medij koji se ostavlja u šupljini tijela gasificira zbog povećane temperature, pritisak u tjelesnoj šupljini postaje nenormalno veći kada bi sam medij u šupljini potisnuo sjedalo i samo-oslobađao pritisak da bi se osigurala sigurnost
ventila.

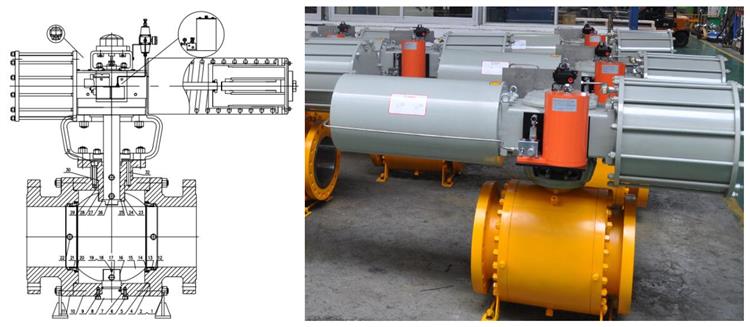

3.BG pneumatski aktuator (Scotch & Yoke tip aktuatora)

Prednosti

Zaštita od vode

O-prsten se postavlja na tijela, kapice i tako dalje, to osigurava zaštitu od prodora vode.

Otporan na habanje

Vodeća i klipna šipka imaju naprednu površinsku obradu koja u kombinaciji sa samopodmazujućim ležajevima pruža vrhunsku otpornost na habanje i produžava vijek trajanja svih kliznih komponenti.

Standardizacija

Dodatno sučelje pokretano osovinom odgovara NAMUR-u i identično je za sve modele serije BG, omogućavajući standardizaciju hardvera i instalacijske postupke za ugradnju.

ISO ugradnja ventila

Sučelje aktuatora BG serije zadovoljava ISO standard i ispunjava dimenzijske zahtjeve ISO definirane za svaki raspon okretnog momenta.

Otporan na koroziju

Pokretači serije BG sadrže tri faze unutrašnjih i vanjskih premaza kako bi odolijevali jakim vremenskim, kemijskim i naftnim okruženjima. Unutrašnja površina cilindra presvučena je PTFE-om, poboljšana otpornost na koroziju i samo-podmazujuća.

Sigurni opružni modul

Da bi se osigurala sigurnost osoblja tijekom ugradnje i održavanja. Opružni modul dizajniran je tako da se s modulom može ukloniti samo s oprugom u potpuno ispruženom položaju. To sprječava slučajno otpuštanje sile opruge, štiteći osoblje od ozljeda i pokretač od slučajnih oštećenja.

4.Plaža pneumatskih pogona

FAQ

1. P: Šta brend vaše kompanije može dostaviti?

O: NSV ili OEM usluga

2. P: Kakva je garancija ventila?
O: Garancijski rok naših ventila trebao bi biti 18 mjeseci od datuma isporuke ili 12 mjeseci nakon ugradnje, ovisno o tome što se prvo dogodi.

3. P: Koji su vaši uslovi plaćanja?

O: Kao što je politika naše kompanije, obično imamo ispod 3 uslova plaćanja, ona također može pregovarati obje strane prije potvrde narudžbe.
1) 100% T / T ili West Union unaprijed vrijednosti narudžbe unutar 2.000,00USD.

2) 30% avansa + 70% salda nakon otpreme za vrijednost narudžbe iznad 2.000,00USD.

3) L / C na vidiku za vrednost narudžbe iznad 50 000,00USD
